Zhejiang Tianxiang Mesin Fitting Co, Ltd. Rumah / Produk / Adaptor Hidraulik / Konektor Tabung 24° / Pemasangan Sekat Lurus 6C-LN/6D-LN

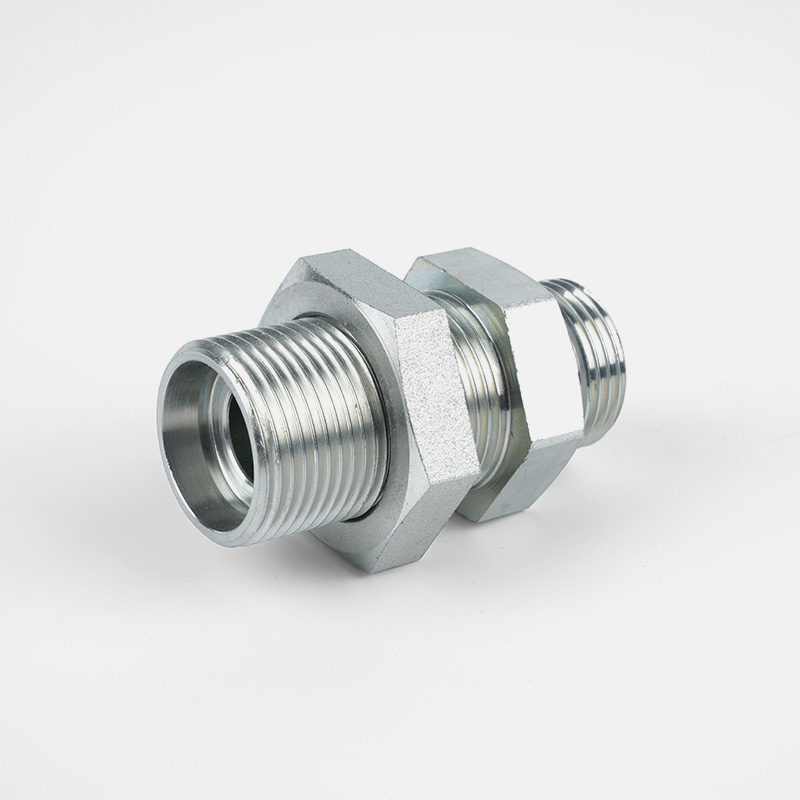

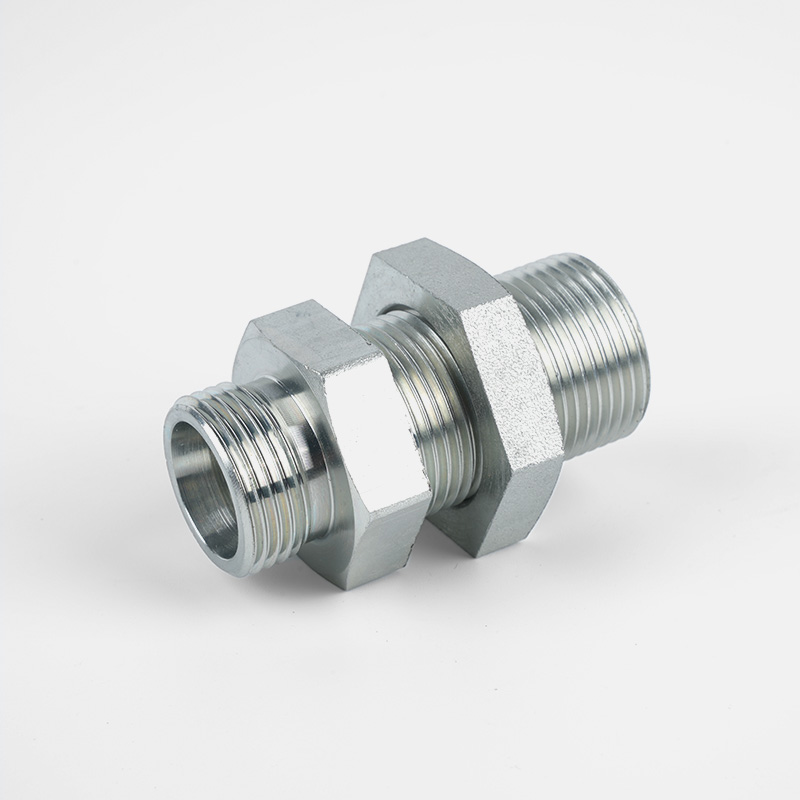

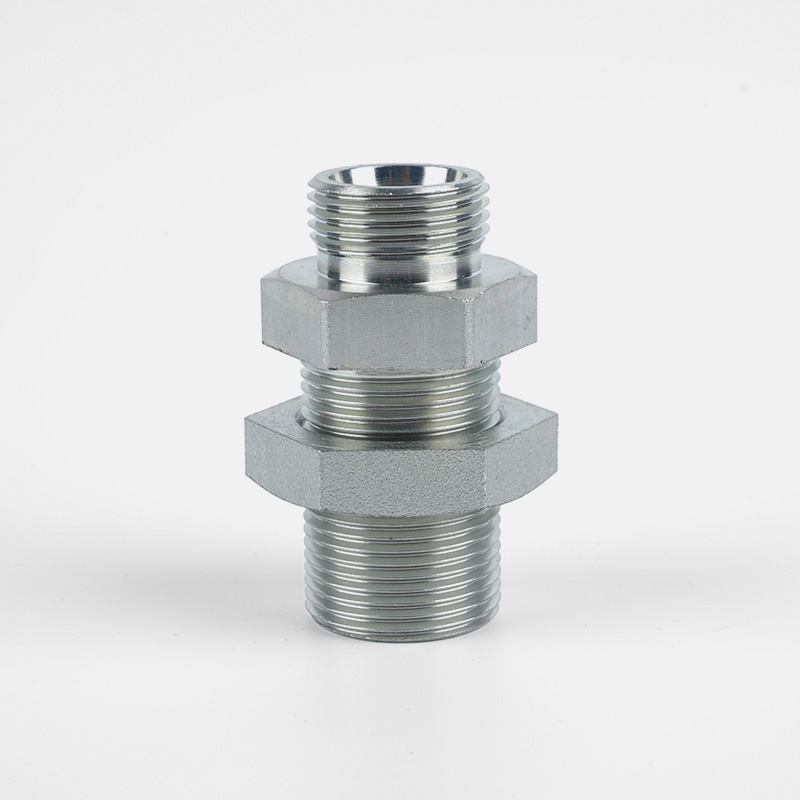

Pemasangan Sekat Lurus 6C-LN/6D-LN

Pemasangan Sekat Lurus 6C-LN/6D-LN

6C-LN/6D-LN  Fitting sekat lurus dari seri FI-GS memungkinkan sambungan lurus dua tabung metrik dengan diameter yang sama melalui dinding sekat, diamankan dengan mur pengunci segi enam. Mereka tersedia dalam seri Ekstra Ringan, Ringan, dan Berat sesuai ISO 8434-1 / DIN 2353 dan cocok untuk tekanan terukur hingga 800 bar. Dirancang untuk ketebalan dinding sekat 16 mm. Konektor tabung dan fitting cincin pemotong dari seri STAUFF Connect terbuat dari baja dengan lancip internal 24°. Untuk hidrolika.

  • Pemasangan Sekat Lurus 6C-LN/6D-LN
  • Pemasangan Sekat Lurus 6C-LN/6D-LN
  • Pemasangan Sekat Lurus 6C-LN/6D-LN
Hubungi kami
  • Spesifikasi

    BAGIAN

    TIDAK.

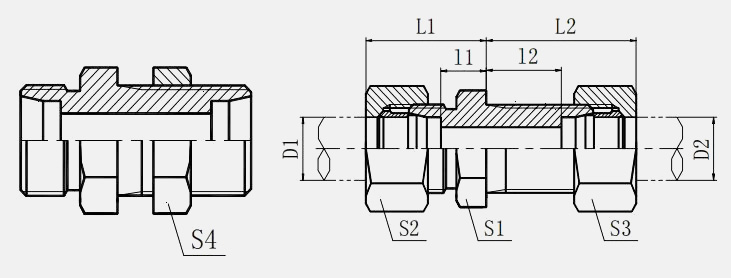

    		BENANG TABUNG O.D. UKURAN
    E F D1 D2 I1 I2 L1 L2 S1 S2 S3 S4
    6C-12 M12x1.5 6 7 27 22 42 17 14 17
    6C-14 M14x1.5 8 8 27 23 42 19 17 19
    6C-16 M16x1.5 10 10 28 25 43 22 19 22
    6C-18 M18x1.5 12 10 29 25 44 24 22 24
    6C-22 M22x1.5 15 12 31 27 46 27 27 30
    6C-26 M26x1.5 18 13.5 32.5 30 49 32 32 36
    6C-30 M30x2 22 16.5 34.5 33 51 36 36 41
    6C-36 M36x2 28 18.5 35.5 35 52 41 41 46
    6C-45 M45X2 35 18.5 36.5 40 58 50 50 55
    6C-52 M52X2 42 19 36 42 59 60 60 65
    6D-14 M14x1.5 6 12 29 27 44 19 17 19
    6D-16 M16x1.5 8 13 29 28 44 22 19 22
    6D-18 M18x1.5 10 14.5 29.5

    31

    		46 24 22

    24

    6D-20 M20x1.5 12 14.5 30.5 31 47 27 24 27
    6D-22 M22x1.5 14 17 32 35 50 30 27 30
    6D-24 M24x1.5 16 16.5 31.5 35 50 32 30 32
    6D-30 M30x2 20 17.5 33.5 39 55 41 36 41
    6D-36 M36x2 25 20 35 44 59 46 46 46
    6D-42 M42x2 30 21.5 37.5 48 64 50 50 50
    6D-52 M52x2 38 22 37 53 68 65 60 65
